XLCT

Гидравлические моментные ключи серии XLCT - наиболее популярные во всем мире моментные ключи кассетного типа. С 1992 года ими работают во всех крупнейших отраслях промышленности, а их качество и надежность подтверждена многолетним опытом эксплуатации.

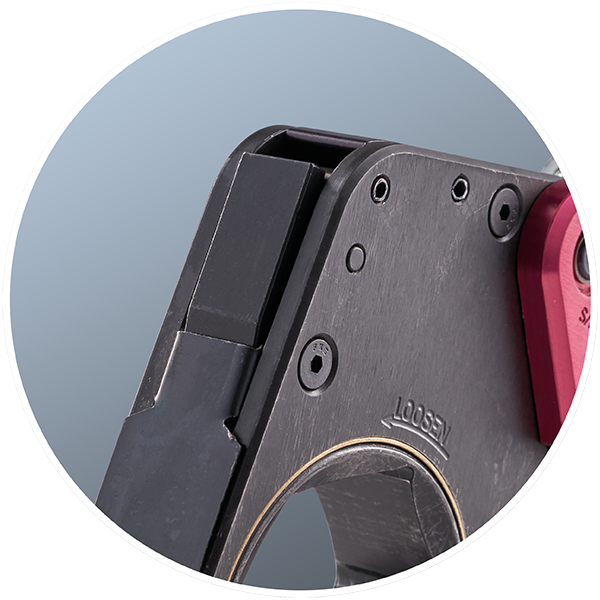

01. Антиторсионный механизм

Главной деталью Анти–Торсионного механизма наших ключей является специальный стопор – блокиратор обратного хода, который предотвращает обратное вращение храповика и таким образом противодействует силе упругости болта.

Следовательно, во время затяжки заданный крутящий момент полностью переходит на гайку и во время возвратного движения поршня шпилька остается в нагруженном состоянии.

Блокиратор обратного хода позволяет с легкостью снять прижатый к опорной поверхности моментный ключ в конце процесса затяжки.

XLCT

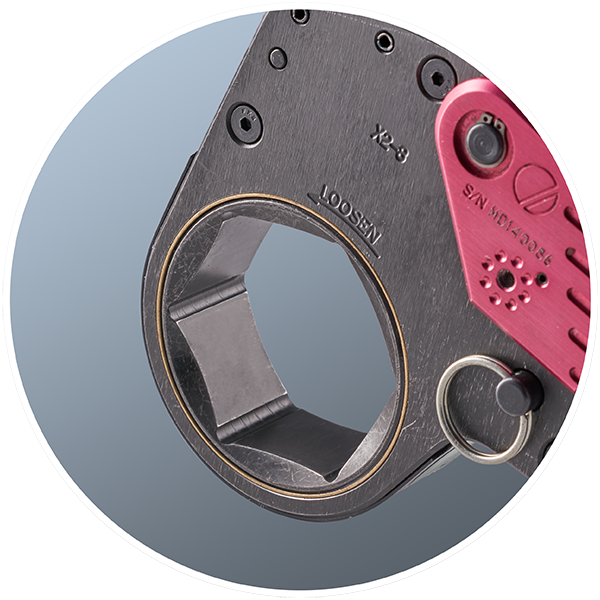

02. Крупнозубчатый храповик

Крупнозубчатый храповик обладает максимальным модулем зубчатого колеса для всех типоразмеров.

Специальная форма силового зуба повышает его эффективность.

Храповик выполнен из высоколегированной стали с упрочнением поверхностного слоя методом азотирования. Упрочнение методом азотирования повышает устойчивость механизма к стиранию и ударным нагрузкам.

Сдвоенный толкатель обеспечивает надежное сцепление с зубьями храпового колеса.

XLCT

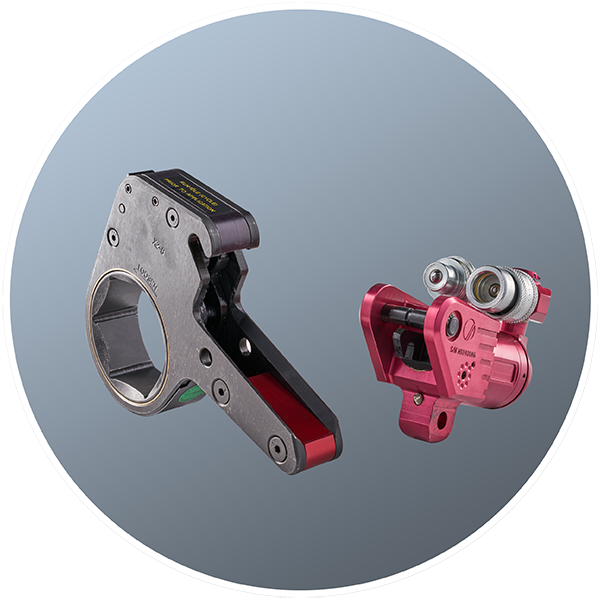

03. Разнообразные аксессуары и приспособления

Кассетные головки, вставки, специальные кассеты и упоры, картриджи и другие приспособления – позволяют справиться даже с самой сложной задачей.

XLCT

Технические данные

XLCT
МодельВысота (H)Ширина (W)Длина (L)Радиус (R)ВесКрутящий момент
XLCT-2102.11 мм32.00 мм186.18 ммот 26.16 до 43.18 мм0.93 Кг329,46 - 2 287,27 Нм
XLCT-4136.14 мм42.67 мм258.83 ммот 33.78 до 58.42 мм1.93 Кг786,38 - 5 226,69 Нм
XLCT-8170.18 мм52.83 мм312.17 ммот 44.96 до 71.12 мм3.24 Кг1 549,70 - 11 051,30 Нм
XLCT-14204.22 мм63.50 мм359.16 ммот 58.93 до 86.36 мм5.13 Кг2 725,20 - 18 168,01 Нм
XLCT-18230.63 мм71.63 мм366.01 ммот 66.55 до 96.52 мм6.74 Кг3 782,74 - 25 896,20 Нм
XLCT-30272.03 мм84.58 мм427.23 ммот 77.98 до 121.92 мм10.80 Кг6 208,31 - 42 011,50 Нм

Аксессуары

Внешний упор
Внешний упор
Внешний упор для тонкопрофильных гидравлических моментных ключей кассетного типа.
Удлиненный упор
Удлиненный упор
Удлиненный упор для тонкопрофильных гидравлических моментных ключей кассетного типа.
Вставки
Вставки
Открытые и закрытые 12-гранные вставки для тонкопрофильных гидравлических моментных ключей кассетного типа.
AB Картридж
AB Картридж
Ролики являются упором и перемещаются по стороне фланца.
Шток-приводы
Шток-приводы
Шток-приводы под торцевые головки с внутренними и внешними шестигранниками.
